Nodo Meshtastic PoE
Nodo de 1W con conexión Ethernet y alimentación Power over Ethernet
Pico2 + W5500 + E22P-868M30S
1. Descripción General
Nodo Meshtastic diseñado para instalaciones fijas que requieren conectividad Ethernet confiable y alimentación PoE. Basado en Raspberry Pi Pico2 con controlador Ethernet W5500 y módulo LoRa Ebyte E22P-868M30S de 1W.
2. Diseño PCB

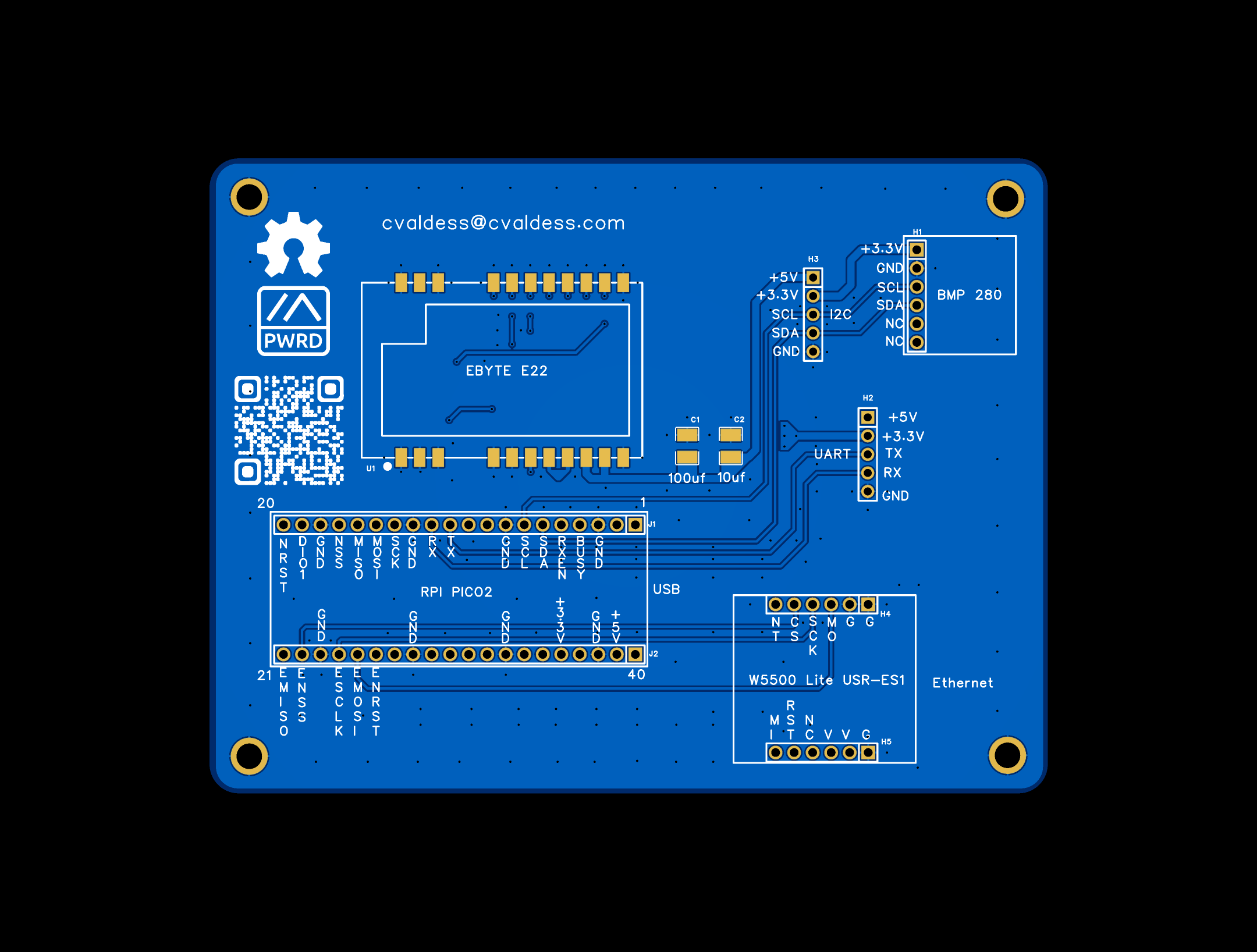

Vista 2D

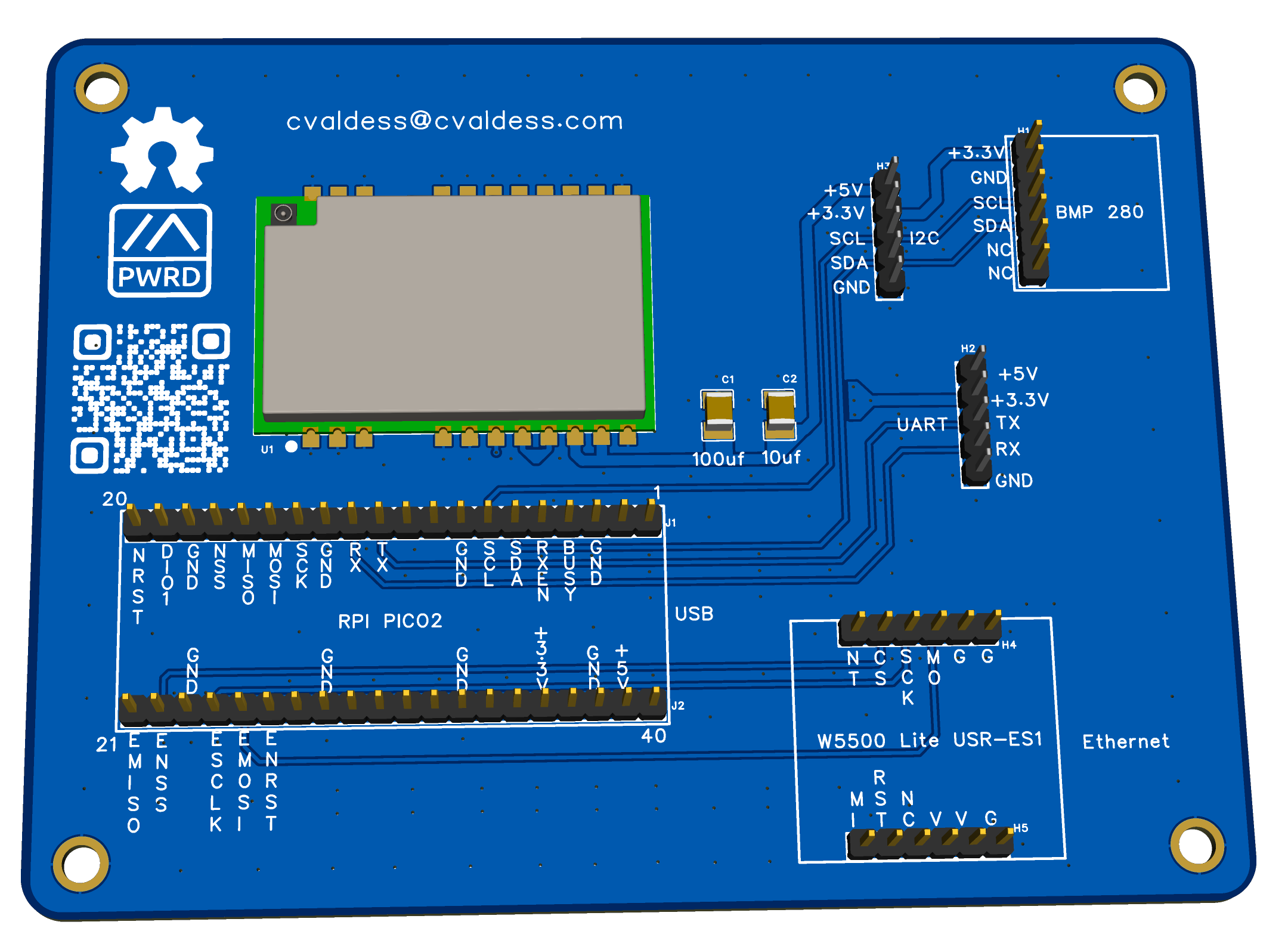

Render 3D

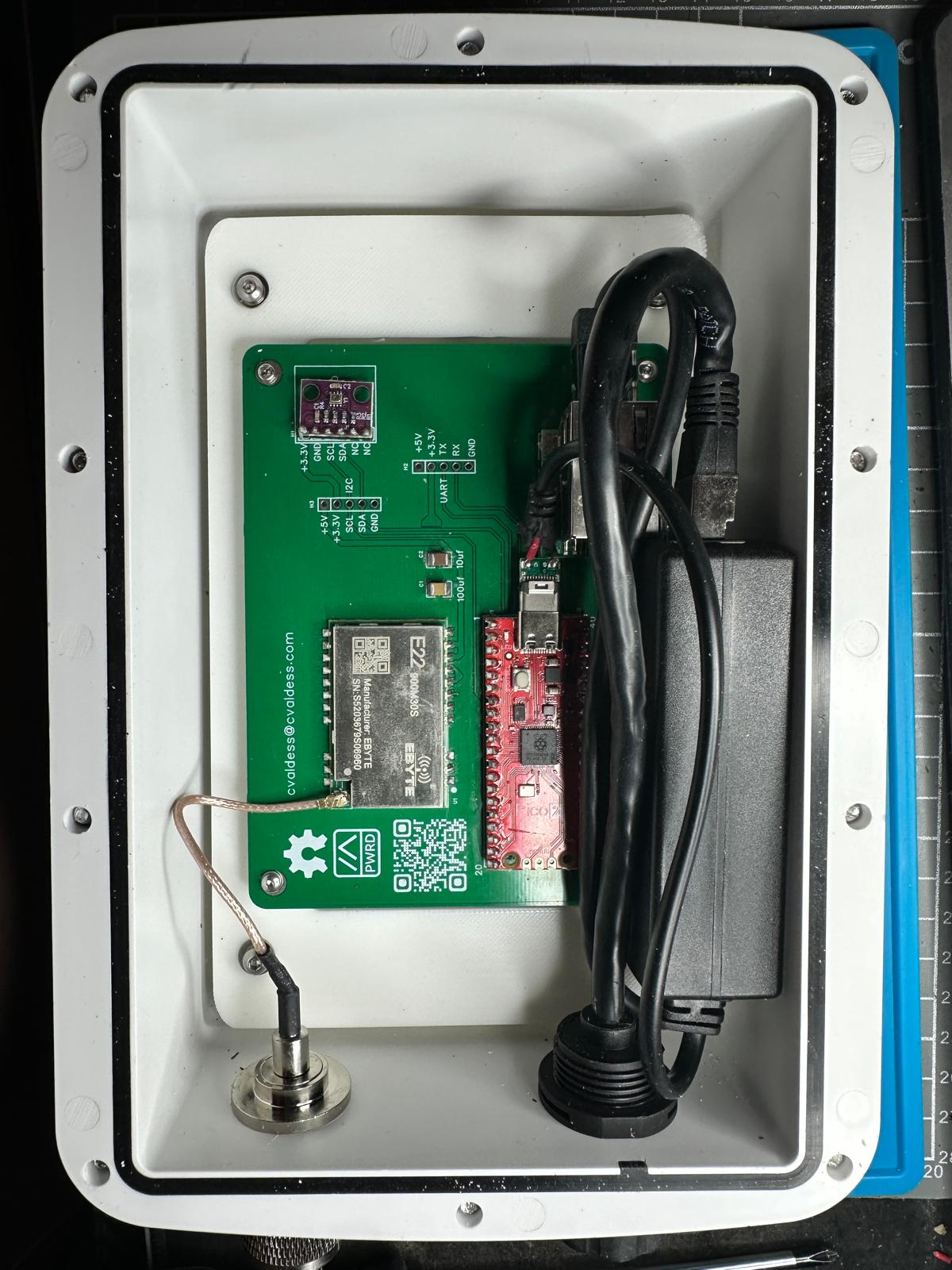

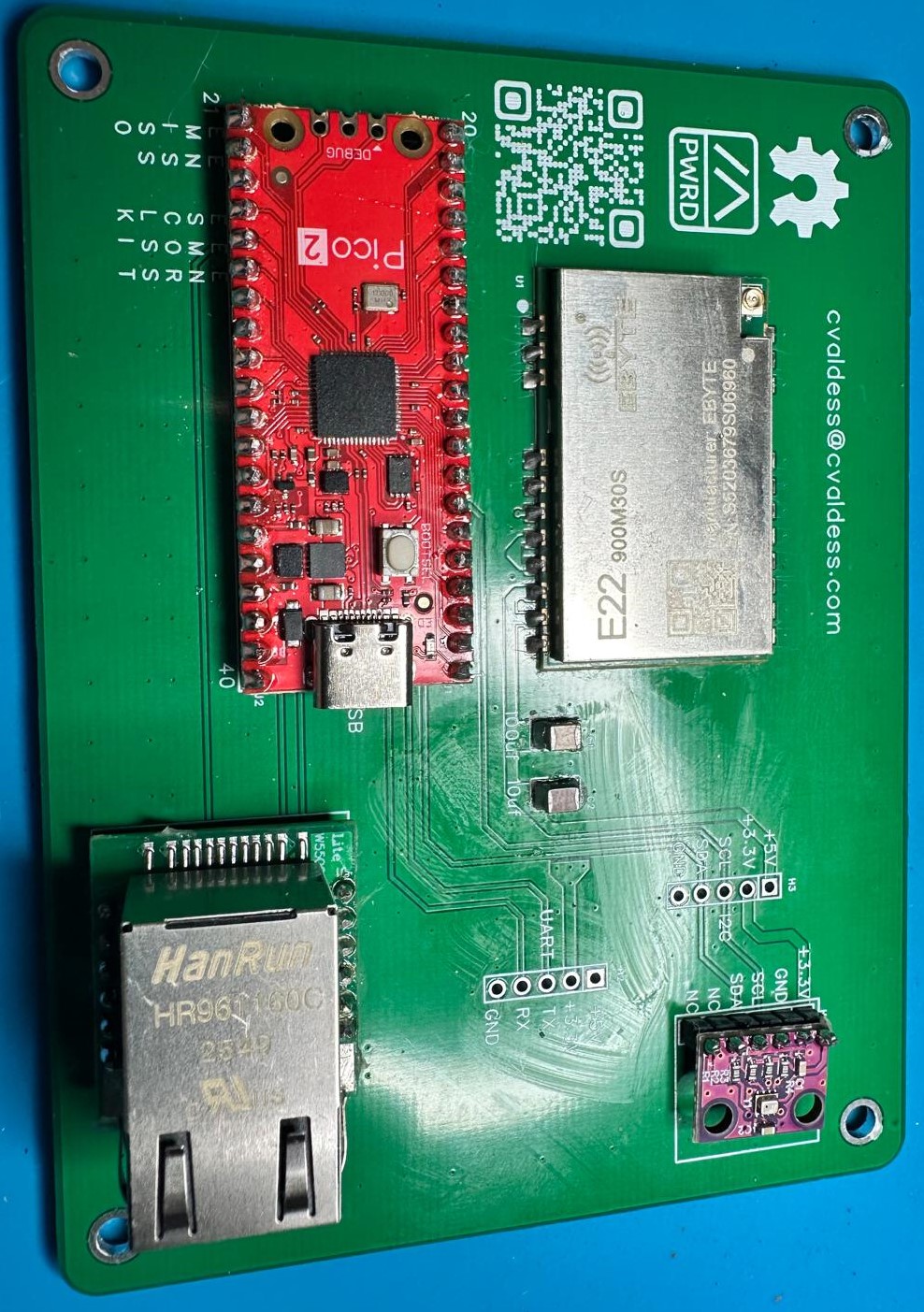

Funcional
3. Componentes
| Parte | Foto | Precio | Enlace |
|---|---|---|---|

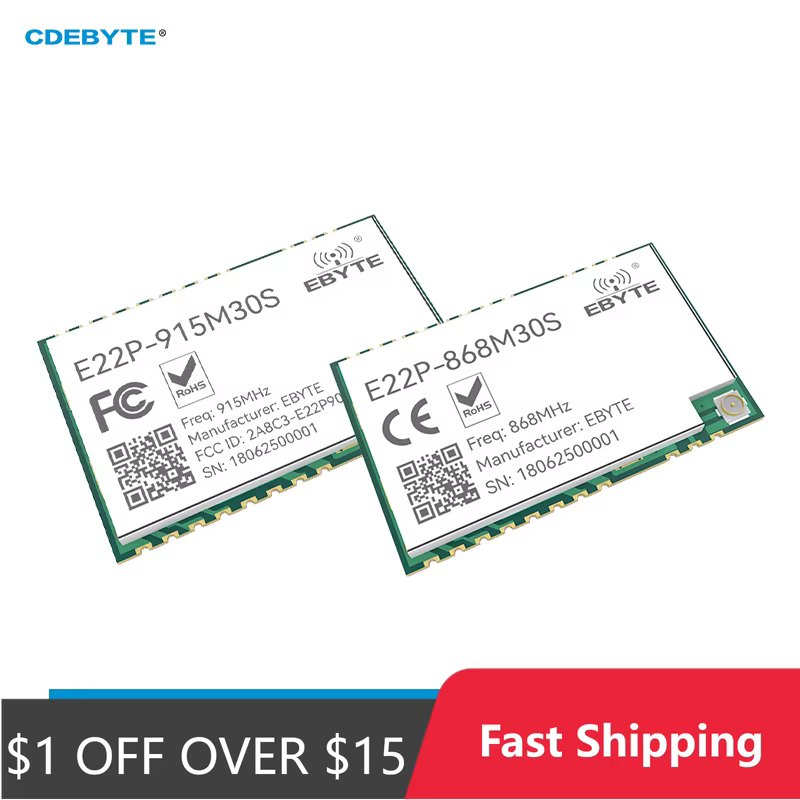

| E22P-868M30S |  |
9.79€ | Comprar |

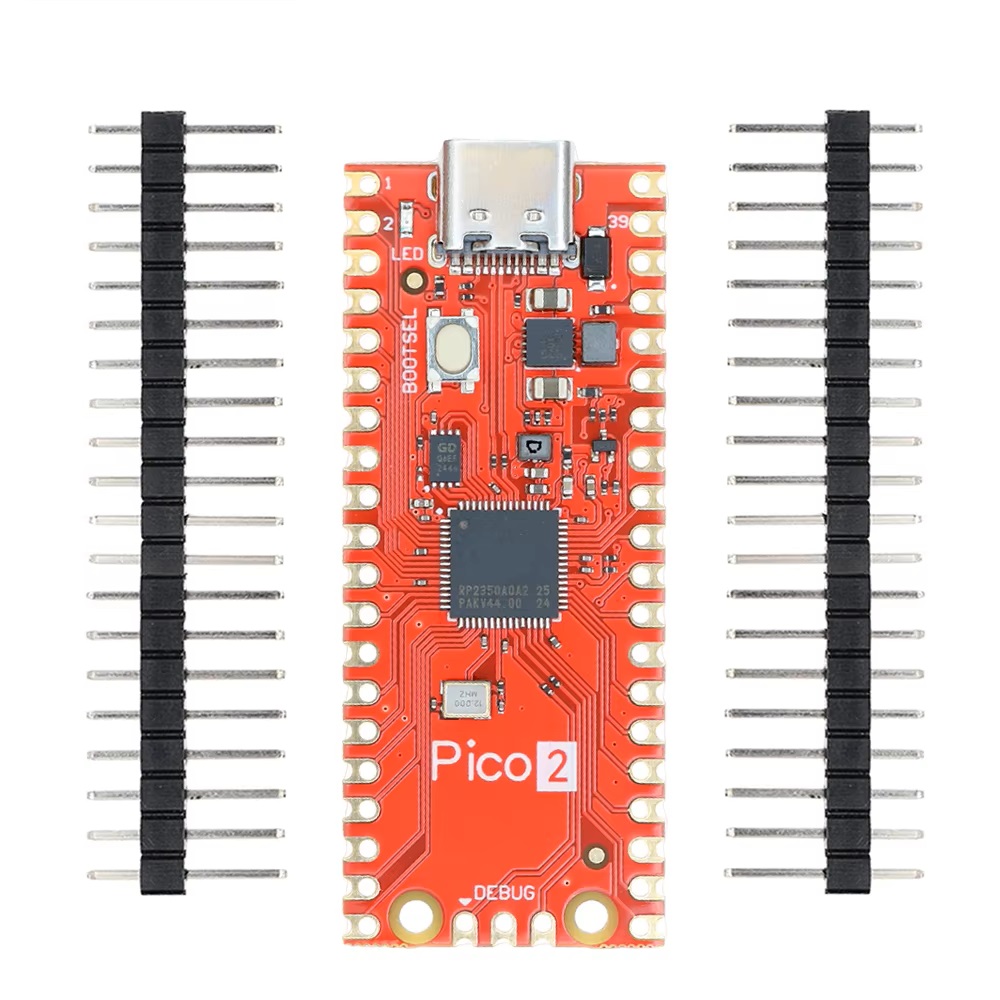

| Pico2 RP2350 TYPE-C USB |  |
4.84€ | Comprar |

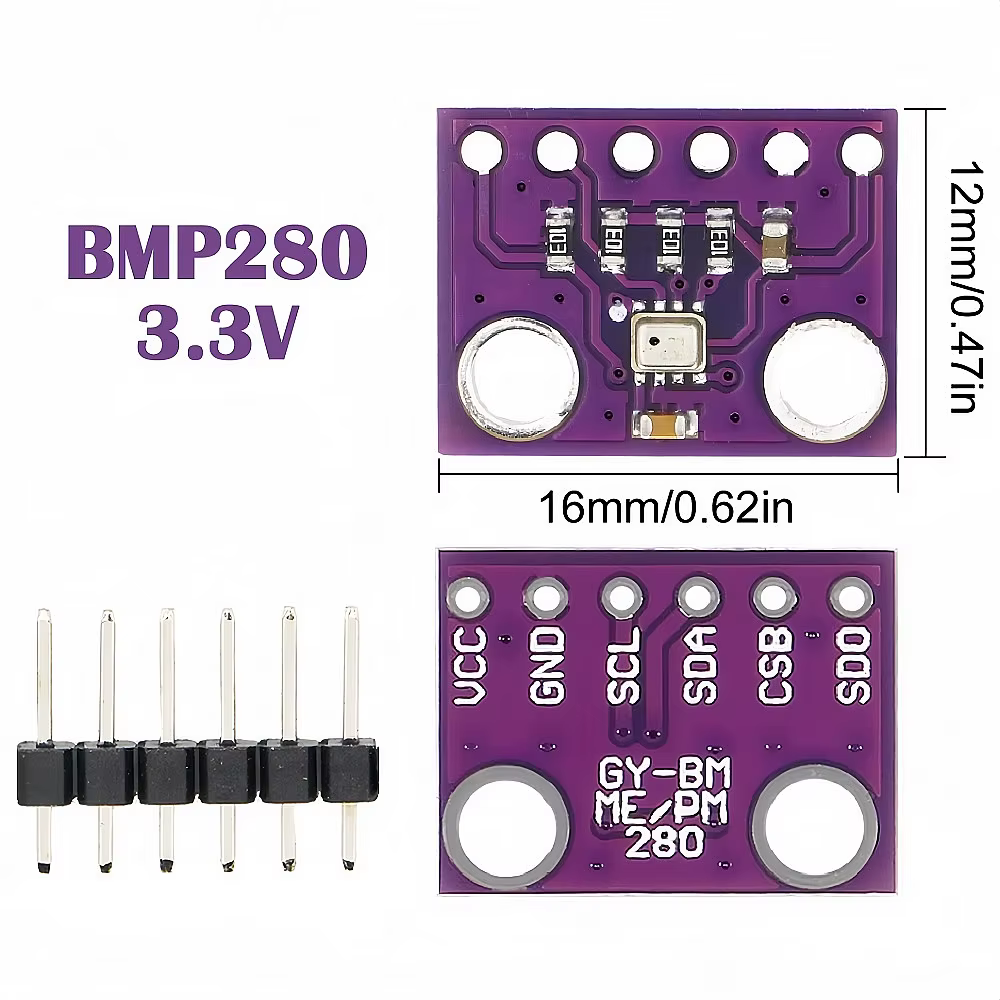

| GY-BME280 |  |
0.96€ | Comprar |

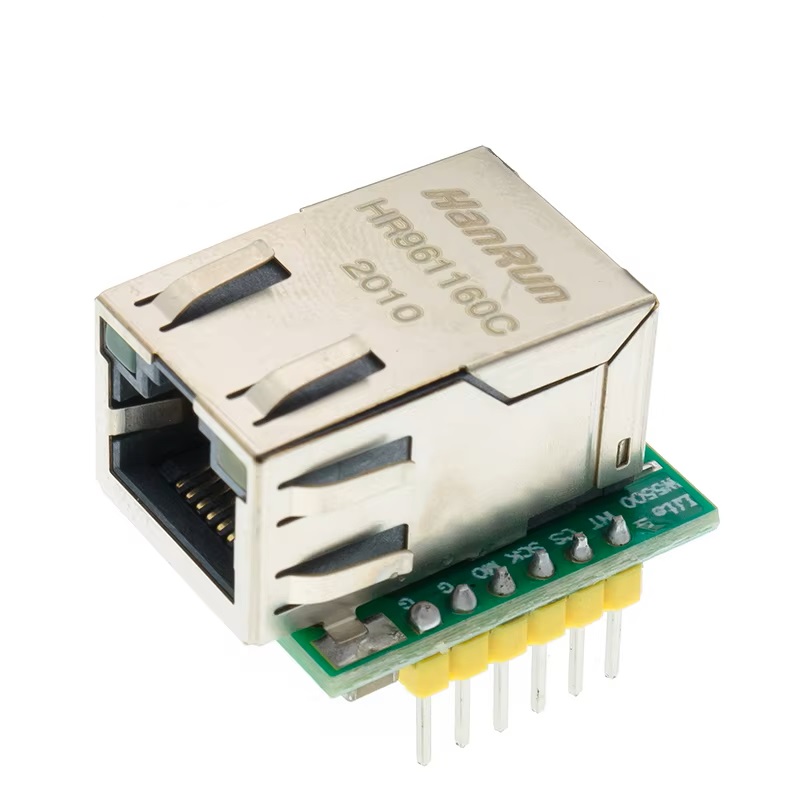

| USR-ES1 W5500 |  |
3.97€ | Comprar |

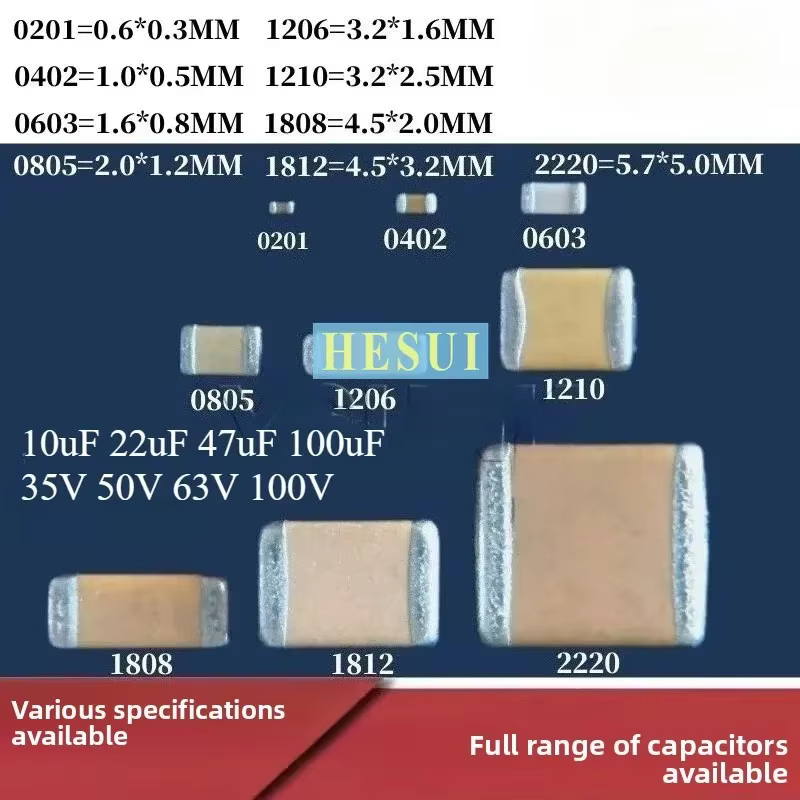

| MLCC SMD Ceramic Capacitor 1210 |  |
0.24€ | Comprar |

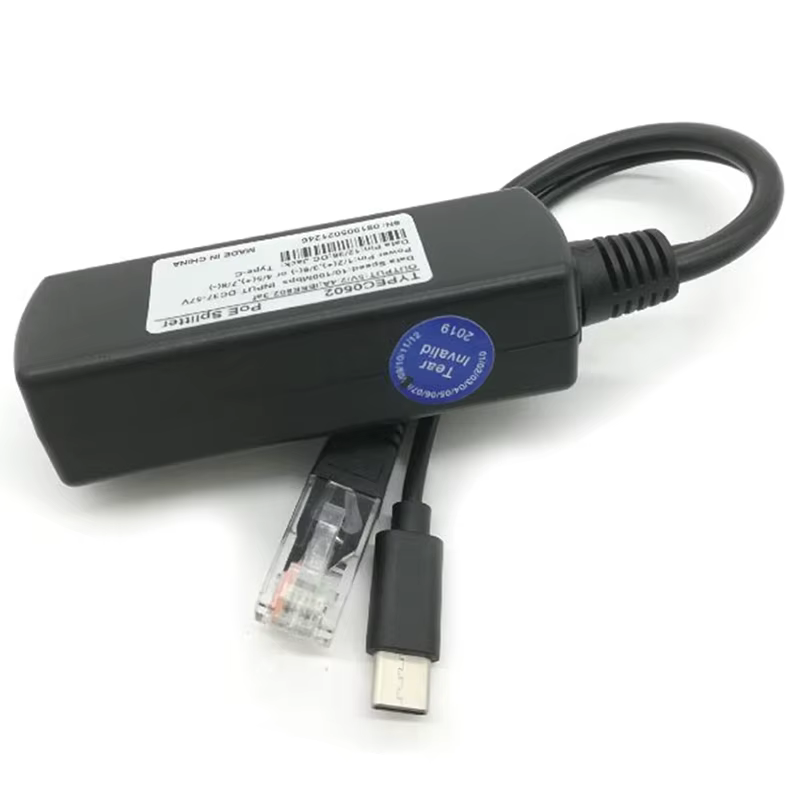

| PoE a USB-C 802.3af |  |
3.76€ | Comprar |
| PoE Injector 802.3af |  |
3.76€ | Comprar |

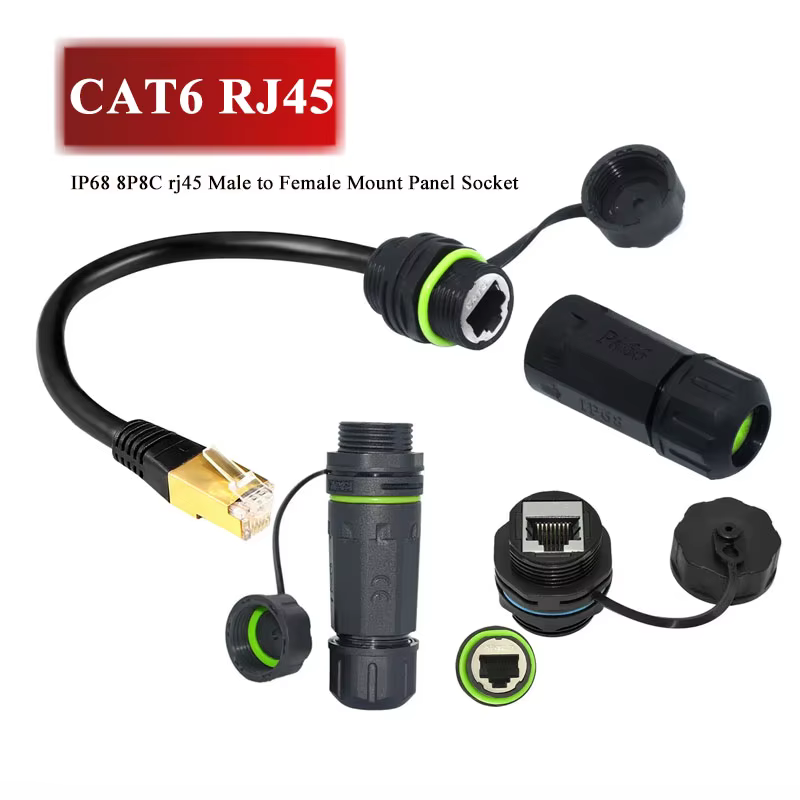

| Waterproof CAT6 RJ45 |  |
3.99€ | Comprar |

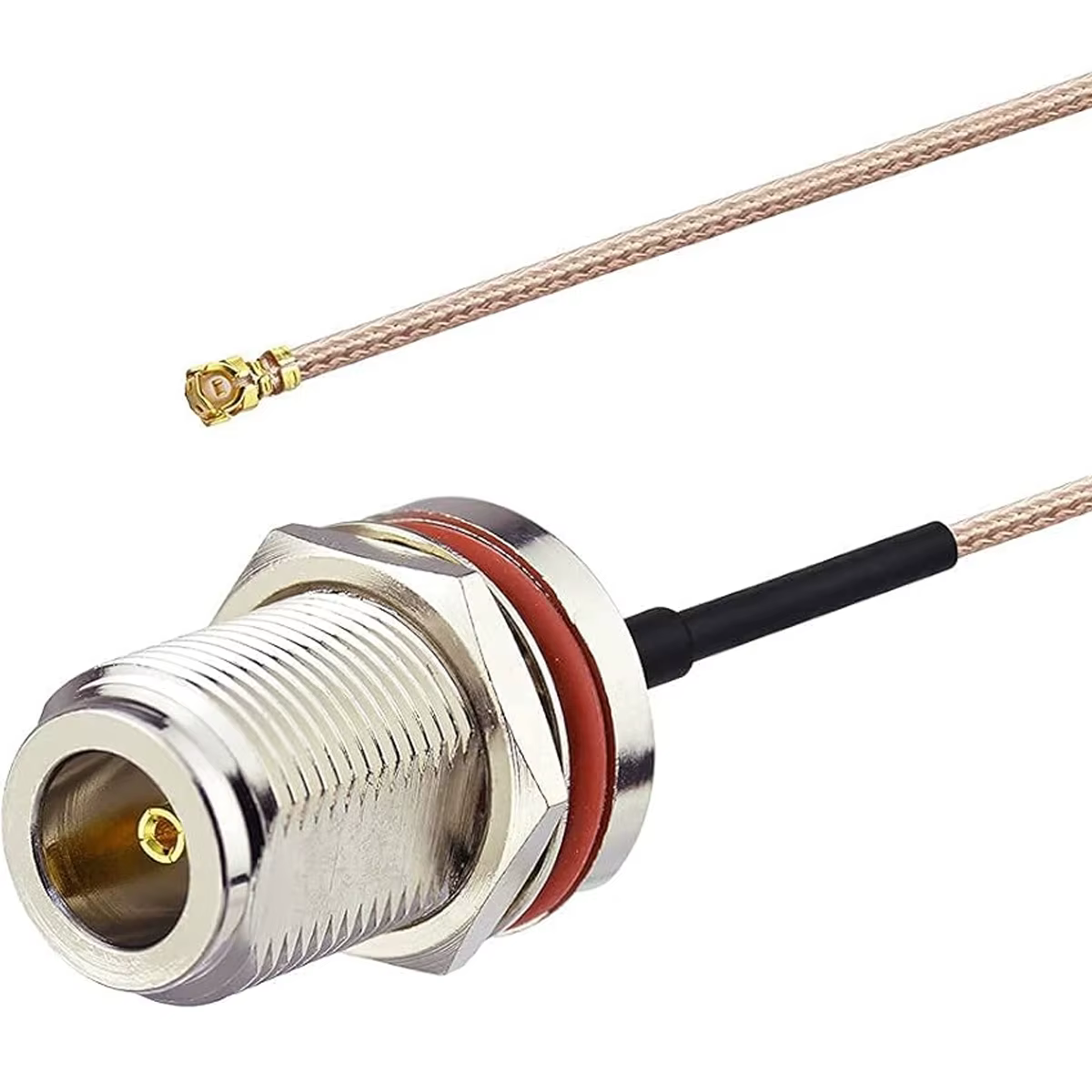

| N Female to U.FL RG178 |  |
3.39€ | Comprar |
4. Esquemático
5. Repositorio GitHub
Los archivos fuente completos del proyecto, incluyendo archivos de diseño KiCad, esquemático y layout de PCB, están disponibles en GitHub.
6. Descargas
Archivos Gerber para fabricación de PCB. Compatible con la mayoría de fabricantes (JLCPCB, PCBWay, etc.).
7. Firmware
Firmware Meshtastic precompilado (v2.8.0.21c28dc) para hardware Pico2 + W5500 + E22. Elige tu método de instalación:
Método 1: Flasheo directo por USB (UF2)
Mantén pulsado el botón BOOTSEL al conectar el Pico2 por USB, luego arrastra y suelta el archivo UF2 sobre la unidad RPI-RP2 que aparece.
Método 2: Utilidad Ethernet OTA
Actualiza un nodo ya desplegado a través de la red usando la utilidad Ethernet OTA. Descarga el archivo BIN y súbelo mediante la utilidad.
8. Consíguela Montada
¿La quieres lista para usar? Vendemos la placa completamente montada, flasheada y testeada, enviada a tu puerta.
El envío y tu email se recogen de forma segura en el paso de pago.
