Wiznet_5500_EVB_Pico2_E22P
Placa portadora con W5500 Ethernet integrado + LoRa Ebyte E22P
RP2350 + W5500 + E22P-868M30S · gateway MQTT Ethernet de bajo costo
1. Descripción General
Placa PCB a medida basada en la WIZnet W5500-EVB-Pico2 (un RP2350 con controlador Ethernet W5500 integrado) y un módulo LoRa Ebyte E22P, en un diseño compacto para aplicaciones Meshtastic y como gateway MQTT Ethernet de bajo costo.
Características principales
- WIZnet W5500-EVB-Pico2 — RP2350 (doble núcleo Cortex-M33 / RISC-V) con controlador Ethernet TCP/IP W5500 integrado (no requiere módulo Ethernet SPI externo)
- WIZPoE-P1 — módulo PoE compacto conforme a IEEE 802.3af, compatible con Modo A y Modo B
- Ebyte E22P (868M30S) — transceptor LoRa SX1262 (868/900 MHz, 30 dBm) para comunicación inalámbrica de largo alcance
- Cabecera para sensor BMP280 (H1) — footprint dedicado para un sensor I2C de temperatura y presión
- Cabecera de expansión I2C (H3) y cabecera de expansión UART (H2) para periféricos adicionales
- Condensadores de desacoplo integrados (100 µF y 10 µF) para filtrado de la alimentación
2. Diseño PCB

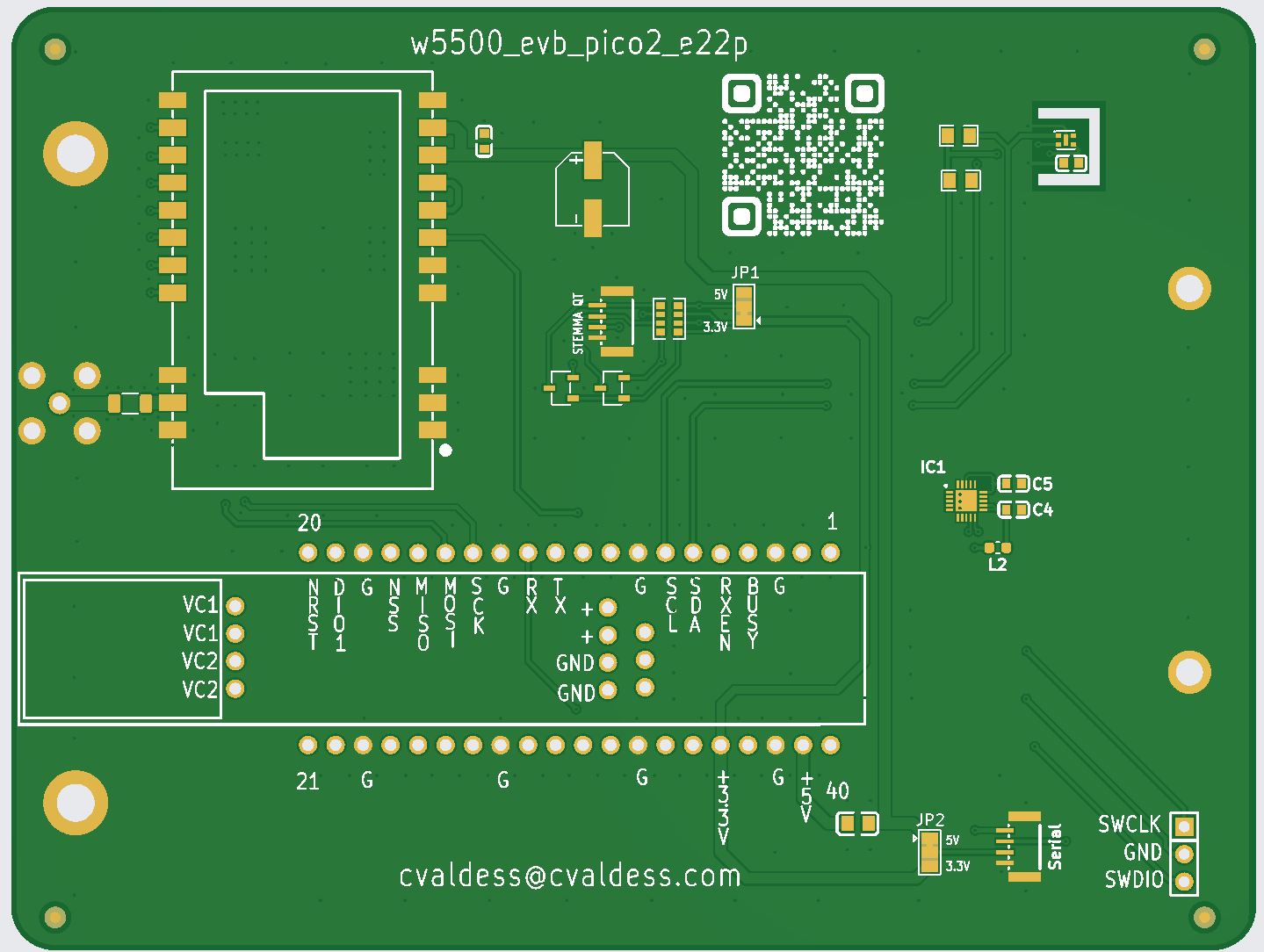

Vista 2D

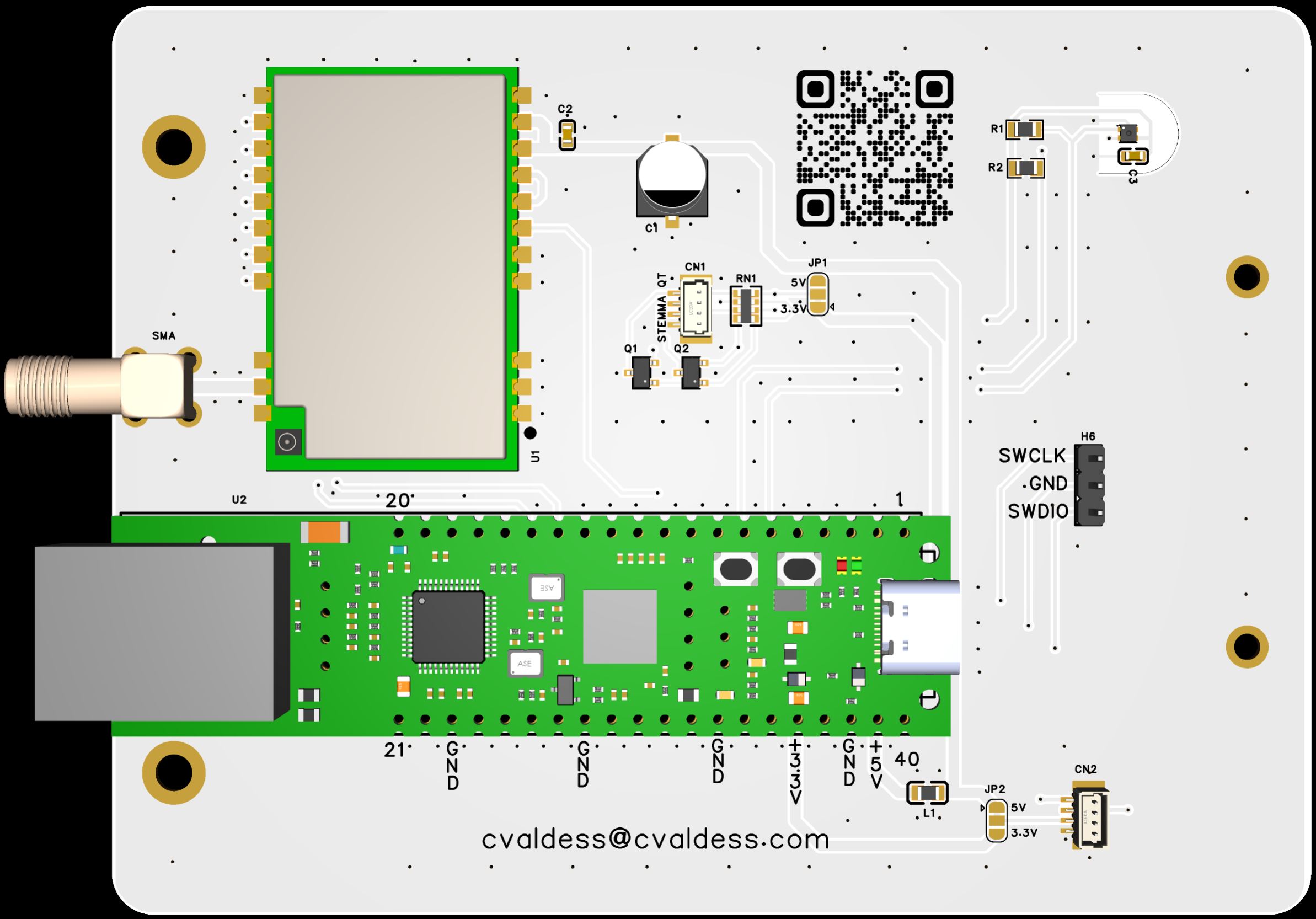

Render 3D

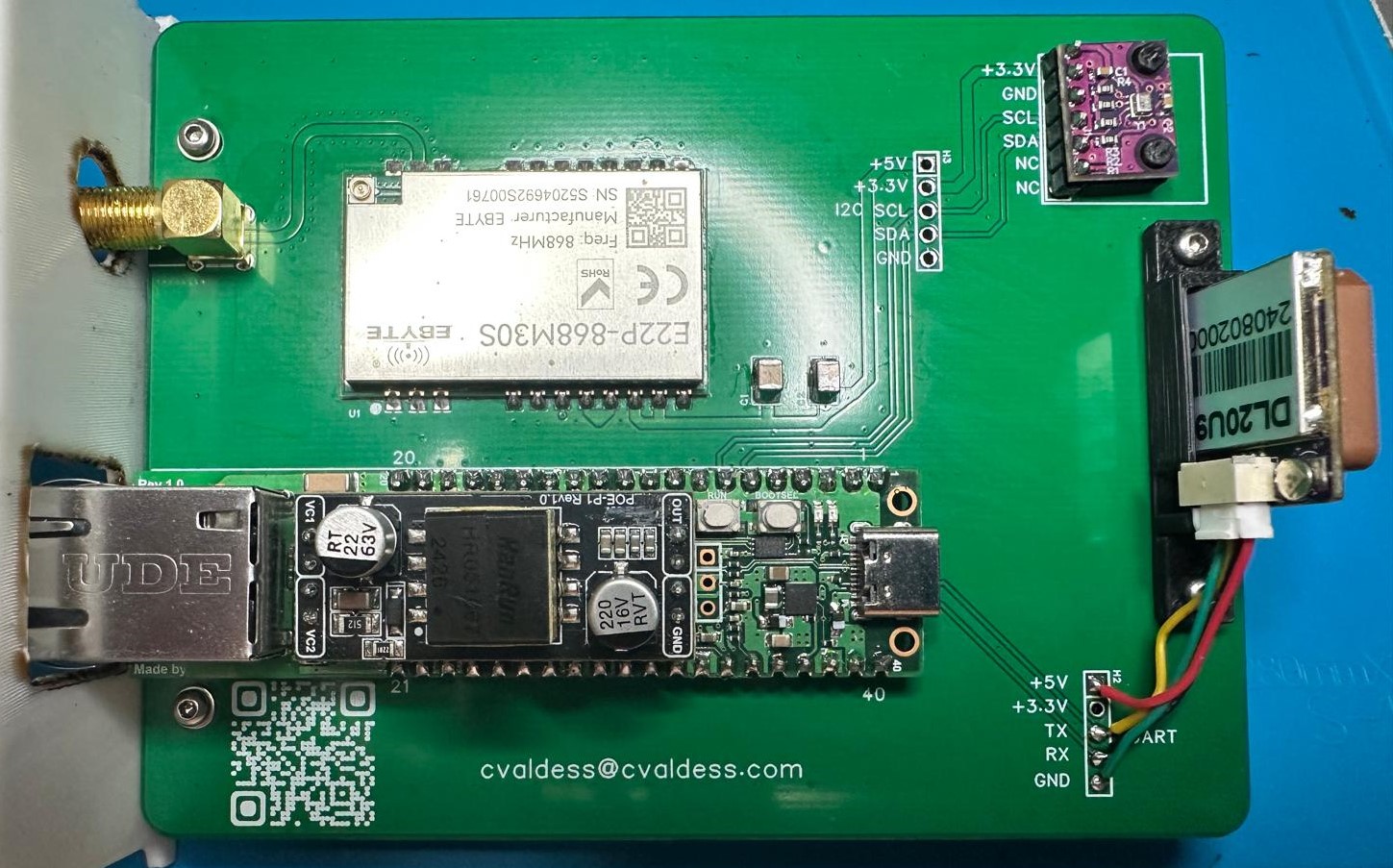

Ensamblada
3. Mapa de Pines
W5500 Ethernet (SPI0) — integrado
| Pin W5500 | GPIO Pico 2 |
|---|---|
| MISO | GP16 |
| CS | GP17 |
| SCK | GP18 |
| MOSI | GP19 |
| RST | GP20 |
LoRa Ebyte E22P (SPI1)
| Pin E22P | GPIO Pico 2 |
|---|---|
| SCK | GP10 |
| MOSI | GP11 |
| MISO | GP12 |
| CS | GP13 |
| RST | GP15 |
| DIO1/IRQ | GP14 |
| BUSY | GP2 |
| RXEN | GP3 (fijo en ALTO — habilita LNA/PA) |
| TXEN | puenteado desde DIO2 en el módulo |
Cabeceras de expansión
| Cabecera | Pines |
|---|---|
| Sensor BMP280 (H1) — I2C | +3.3V · GND · SCL · SDA |
| Expansión I2C (H3) | +5V · +3.3V · SCL · SDA · GND |
| Expansión UART (H2) | +5V · +3.3V · TX · RX · GND |
4. Componentes
| Componente | Descripción | Enlace |
|---|---|---|
| WIZnet W5500-EVB-Pico2 | Placa microcontroladora RP2350 con Ethernet W5500 integrado | Comprar |
| WIZPoE-P1 | Módulo PoE compacto conforme a IEEE 802.3af (Modo A y Modo B) | Comprar |
| Ebyte E22P-868M30S | Módulo transceptor LoRa SX1262 (30 dBm) | Comprar |
| BMP280 module | Sensor I2C de temperatura y presión | Comprar |
| Ceramic capacitors (100 µF / 10 µF) | Filtrado de la alimentación | Comprar |
| Pin headers | Pin headers macho/hembra de 2.54 mm | Comprar |
| PoE Injector 802.3af | Inyector PoE 802.3af | Comprar |

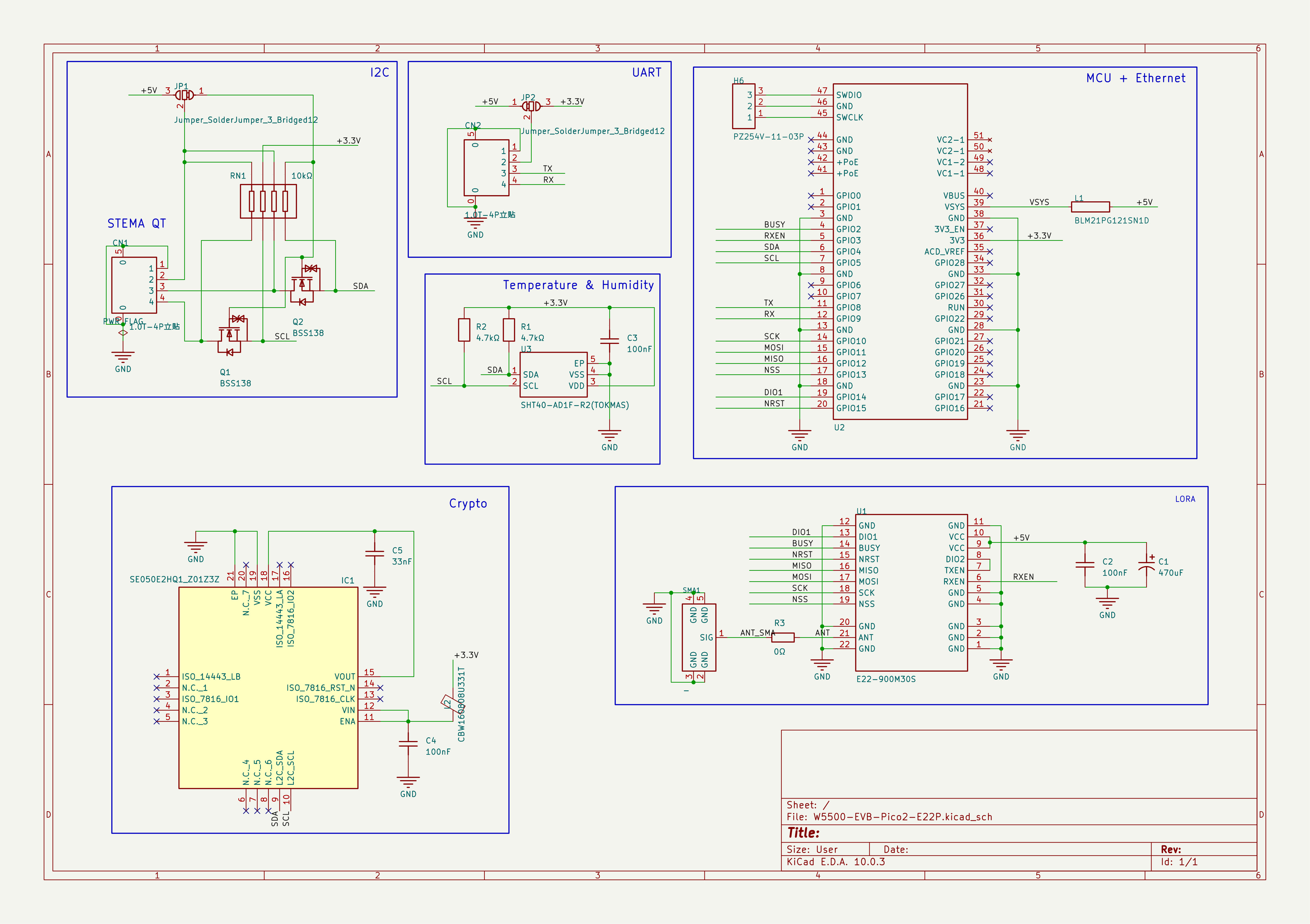

5. Esquemático
6. Repositorio GitHub
Los archivos fuente completos del proyecto, incluyendo el diseño de PCB, el esquemático y la lista de materiales, están disponibles en GitHub.
7. Firmware
Firmware Meshtastic precompilado (v2.8.21c28dc) para hardware WIZnet W5500-EVB-Pico2 + E22P. Esta versión incluye la función “Usar con client.meshtastic.org”. Elige tu método de instalación:
Método 1: Flasheo directo por USB (UF2)
Mantén pulsado el botón BOOTSEL al conectar la placa por USB, luego arrastra y suelta el archivo UF2 sobre la unidad RP2350 que aparece.
Método 2: Utilidad Ethernet OTA
Actualiza un nodo ya desplegado a través de la red usando la utilidad Ethernet OTA. Descarga el archivo BIN y súbelo mediante la utilidad.
8. Consíguela Montada
¿La quieres lista para usar? Vendemos la placa completamente montada, flasheada y testeada, enviada a tu puerta.
